聲闊睡眠耳機A20采用恒玄科技BES2700ZP藍牙芯片支持100+種白噪音，包括遮噪、大自然、冥想、水流聲、生活聲等，支持智能降噪，能夠根據不同頻率噪音，提供專屬掩蔽音頻，帶來更有效的降噪體驗；支持智能音量調節，兼顧遮噪與聽力保護。同時也支持藍牙模式，能夠連接手機實現普通耳機的聽歌功能；支持定時播放，可以根據睡眠習慣，自定義設置歌曲播放和白噪音切換。
聲闊睡眠耳機A20還支持智能睡眠監測功能，通過內置MEMS傳感器，自動記錄睡眠時間、睡眠深度、睡眠動態等數據，提供專業睡眠管理；支持鬧鐘，可定制睡眠時間、晨起鬧鐘提醒；支持耳機定位，可通過App快速查找。續航方面，睡眠模式單次續航時長14小時，滿足整夜使用；搭配充電盒綜合續航可達80小時，可滿足出差、旅行一周使用。下面就來看看這款產品的詳細拆解報告吧~
一、聲闊睡眠耳機A20開箱

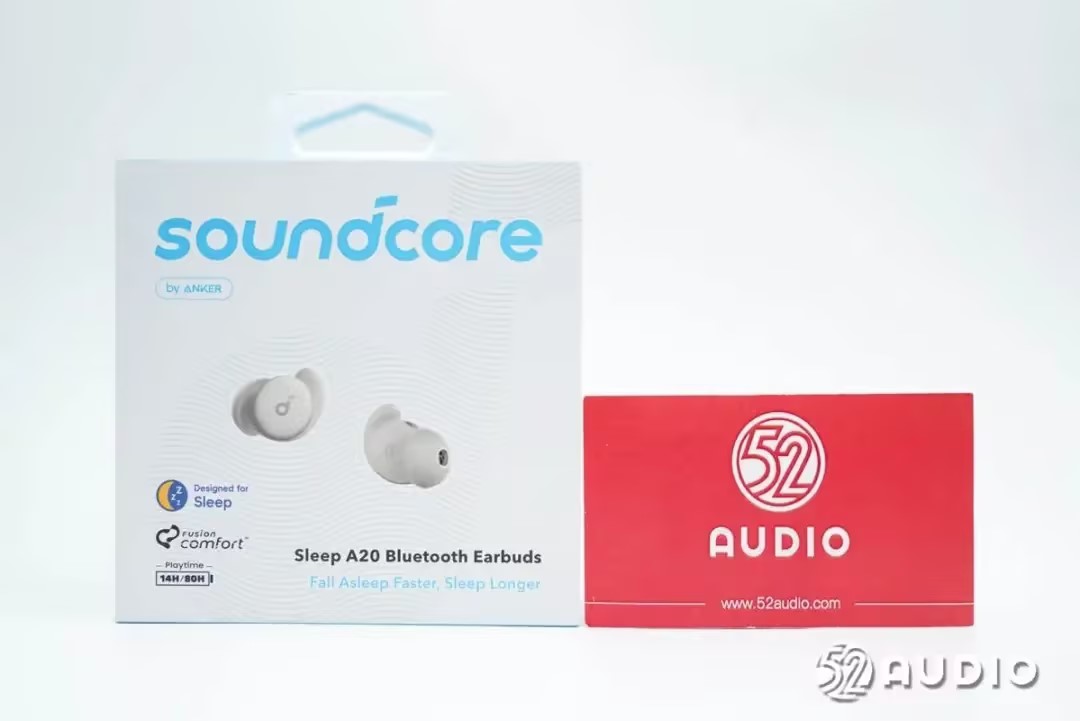

聲闊睡眠耳機A20包裝盒采用了品牌色設計，正面展示有耳機外觀，品牌LOGO和產品名稱，以及專門為睡眠場景打造、具有舒適的佩戴體驗，支持14小時/80小時播放的產品特點。
二、開始拆解
充電盒拆解
拆開卡扣式固定的充電盒外殼，取出座艙結構。

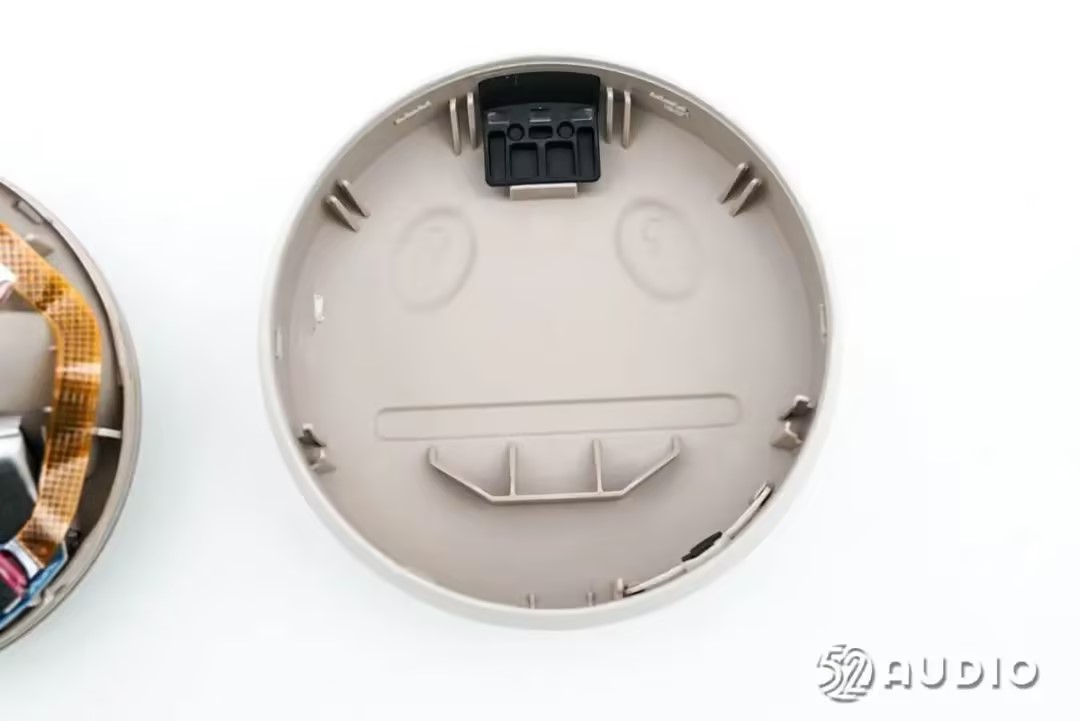

外殼內側結構一覽，四周設置定位槽固定座艙。上方是指示燈的黑色遮光罩。

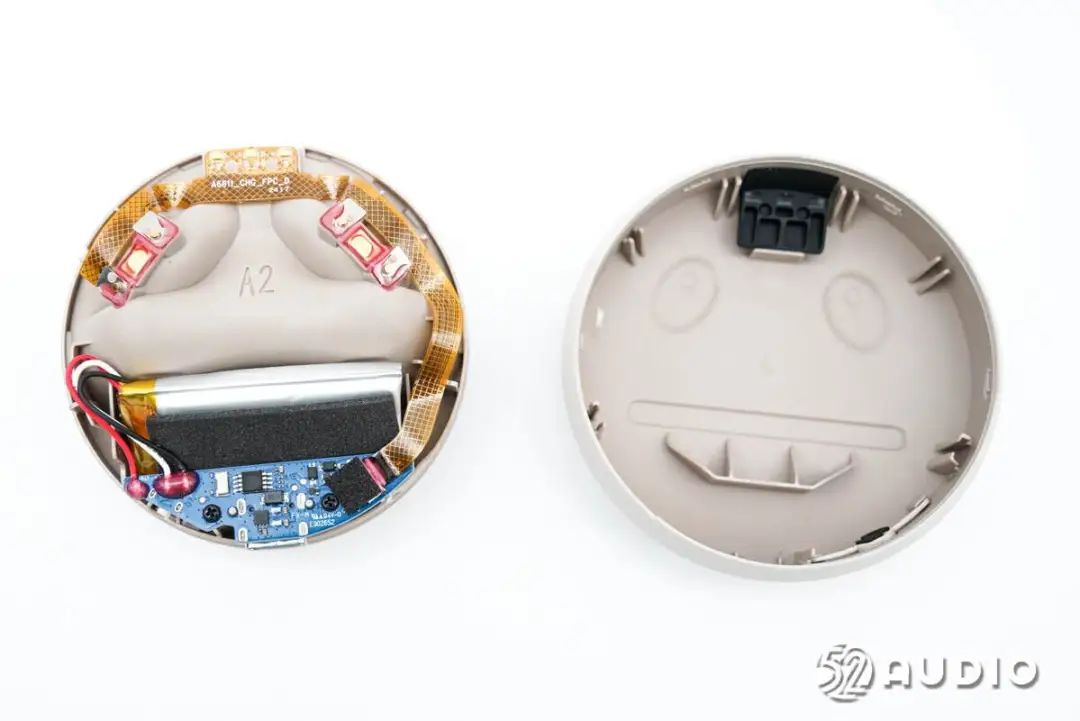

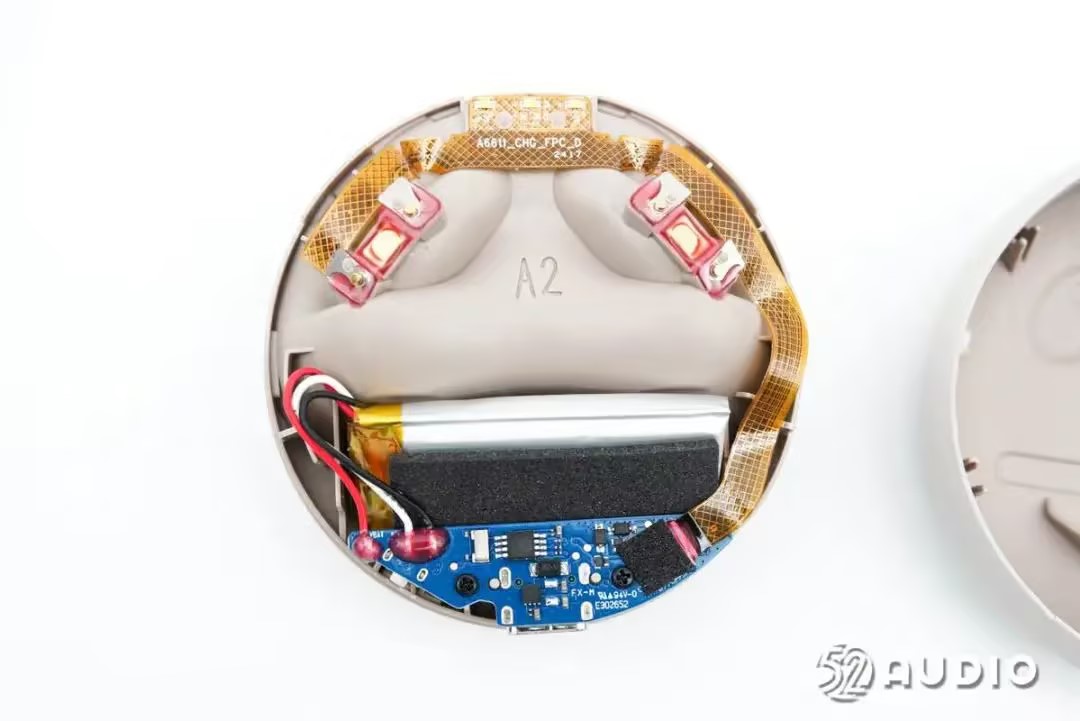

座艙底部結構一覽，設置有主板、電池和為耳機充電的FPC排線。
卸掉螺絲，取掉座艙上固定的所有組件。

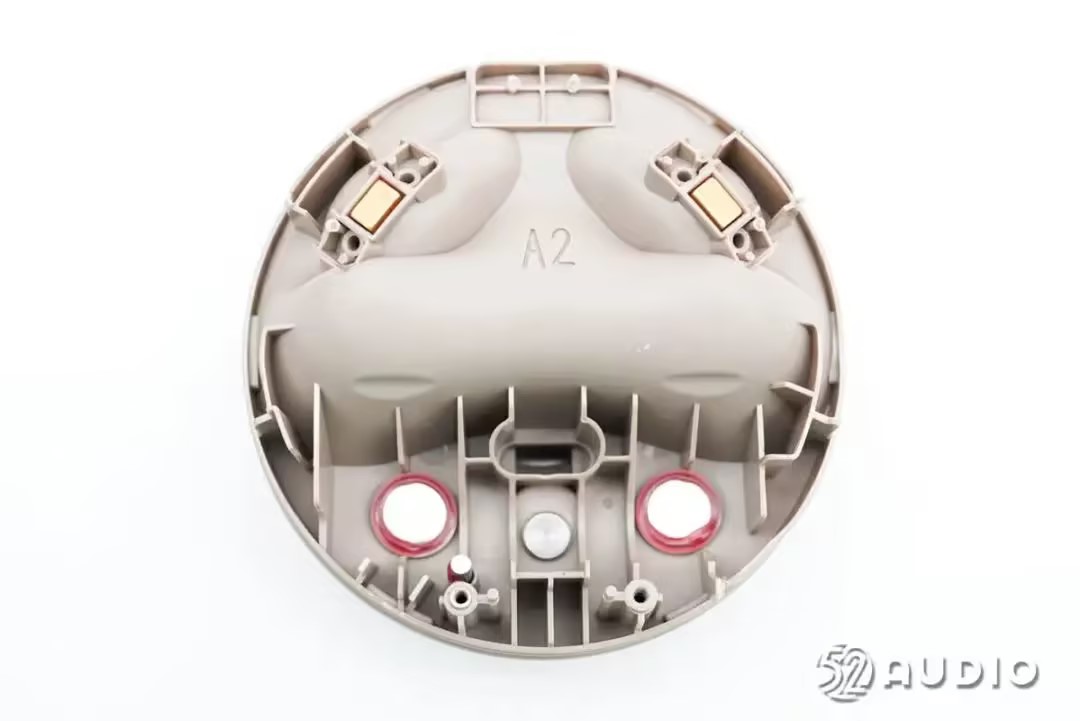

座艙底部結構一覽，上方兩顆方形磁鐵固定耳機，下方兩顆圓形磁鐵為滑動盒蓋提供阻尼感。

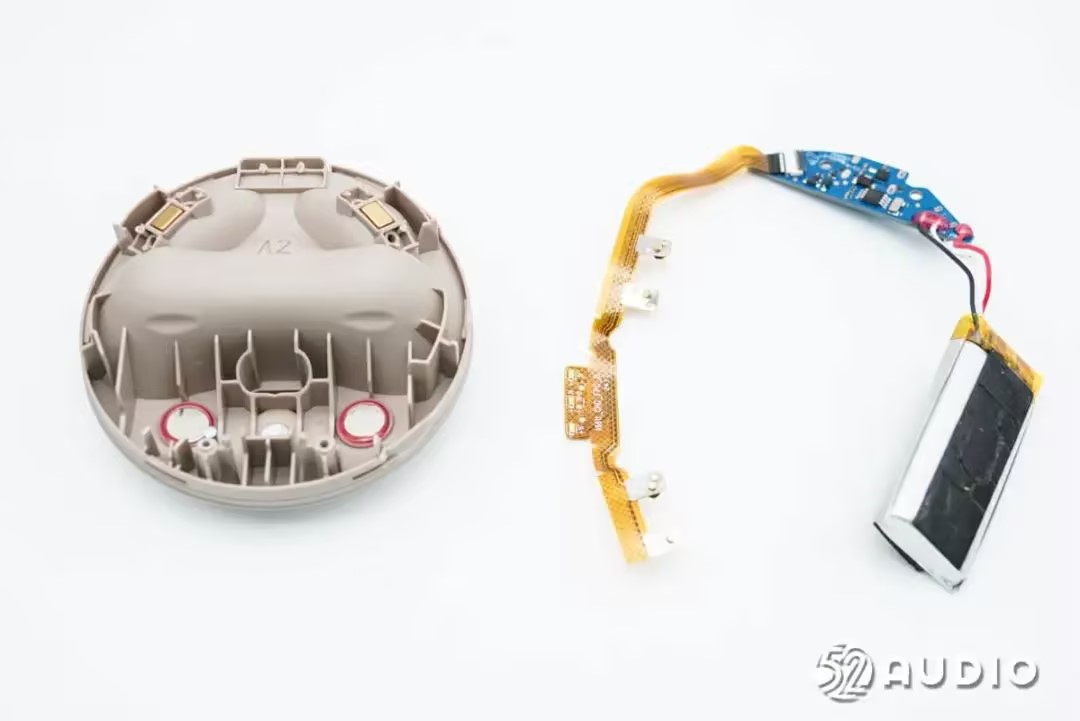

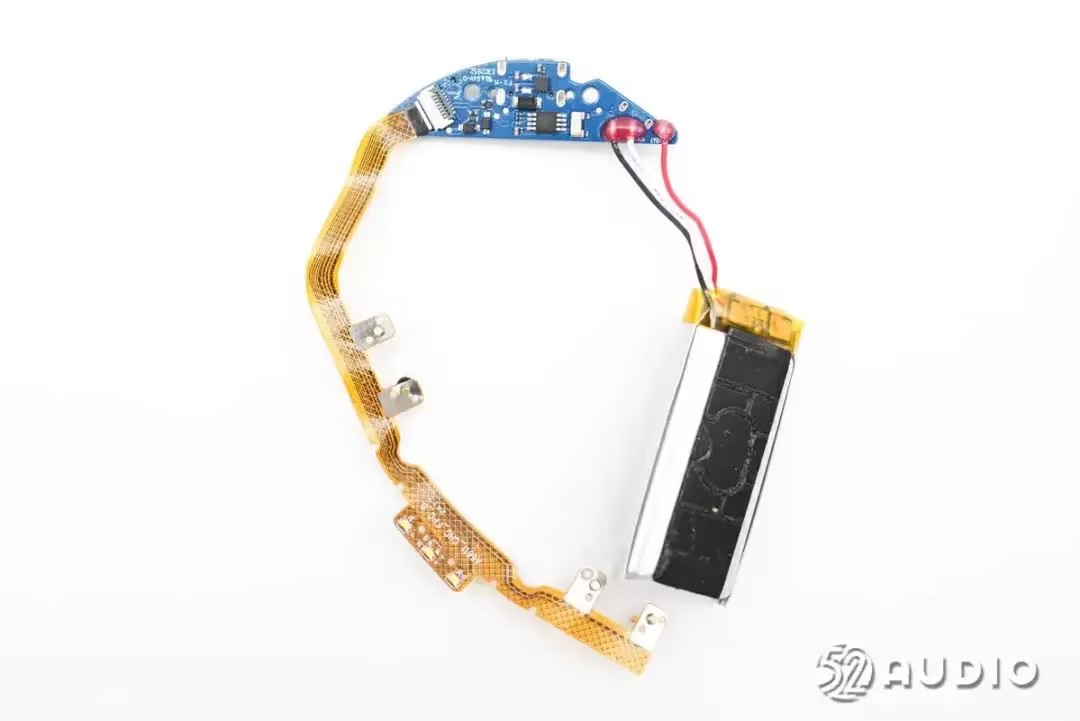

充電盒內部主要電路一覽，排線與主板通過ZIF連接器連接，電池導線與主板焊接。

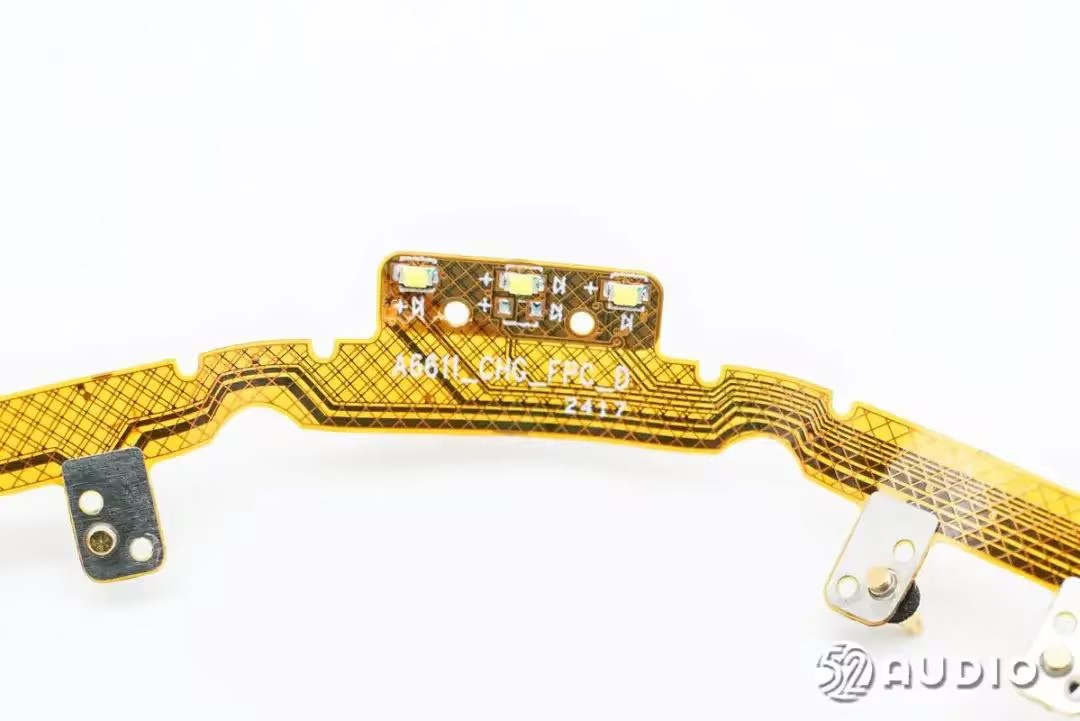

三顆LED指示燈特寫。

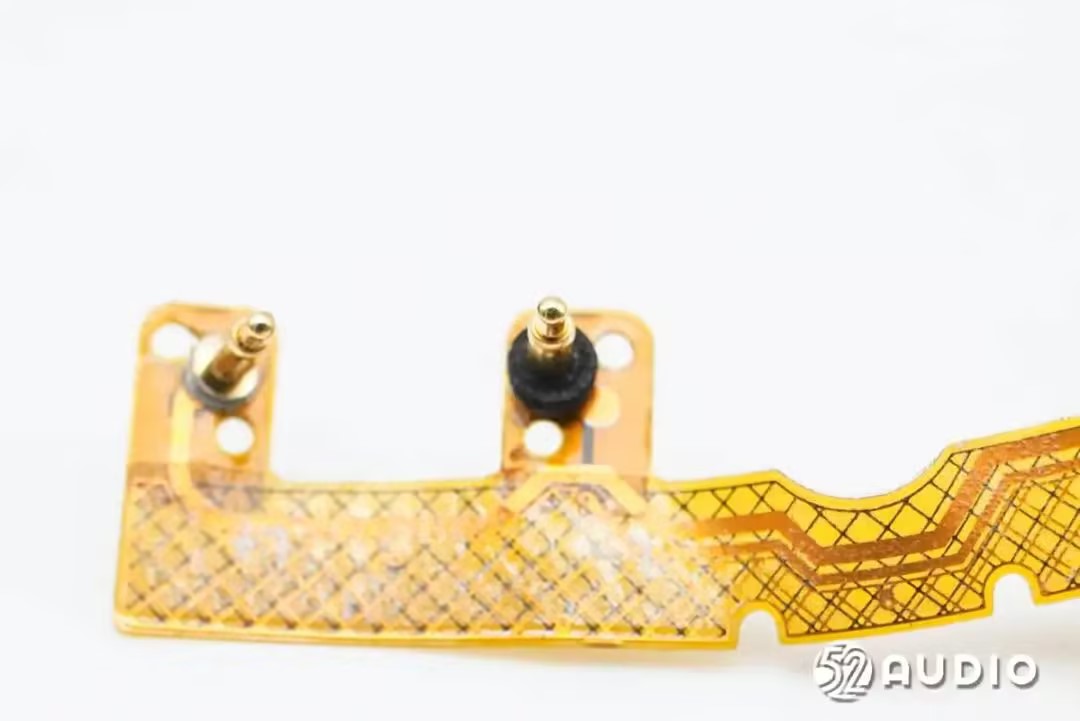

為耳機充電的Pogo Pin連接器特寫。

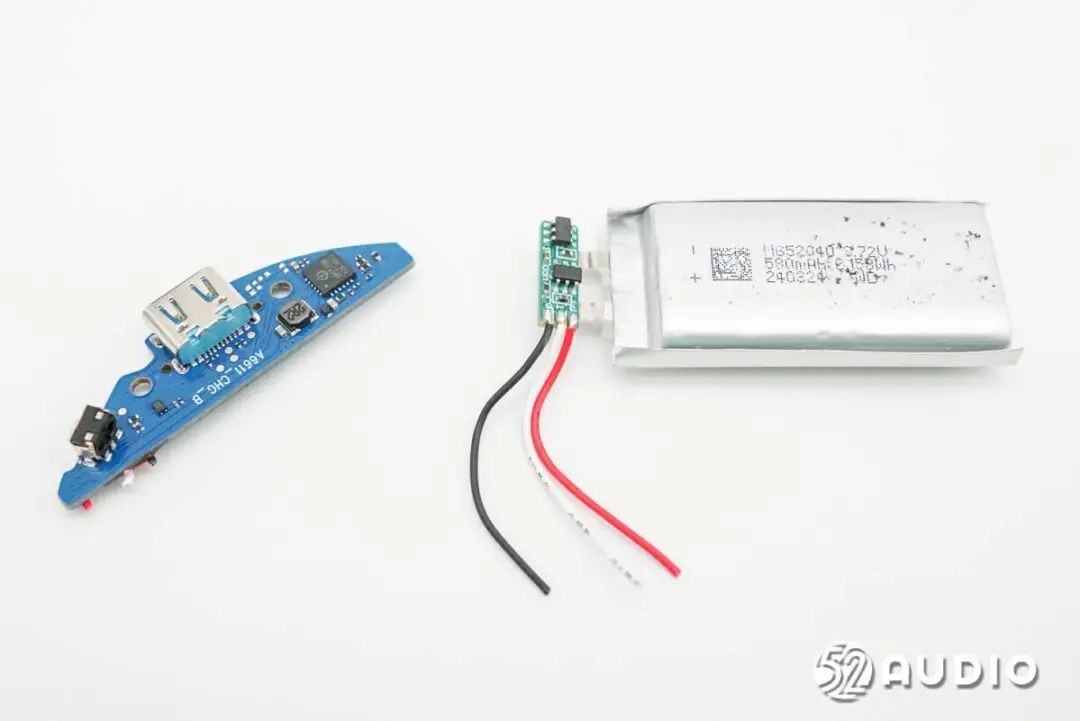

斷開電池導線，撕掉電池外部絕緣保護。

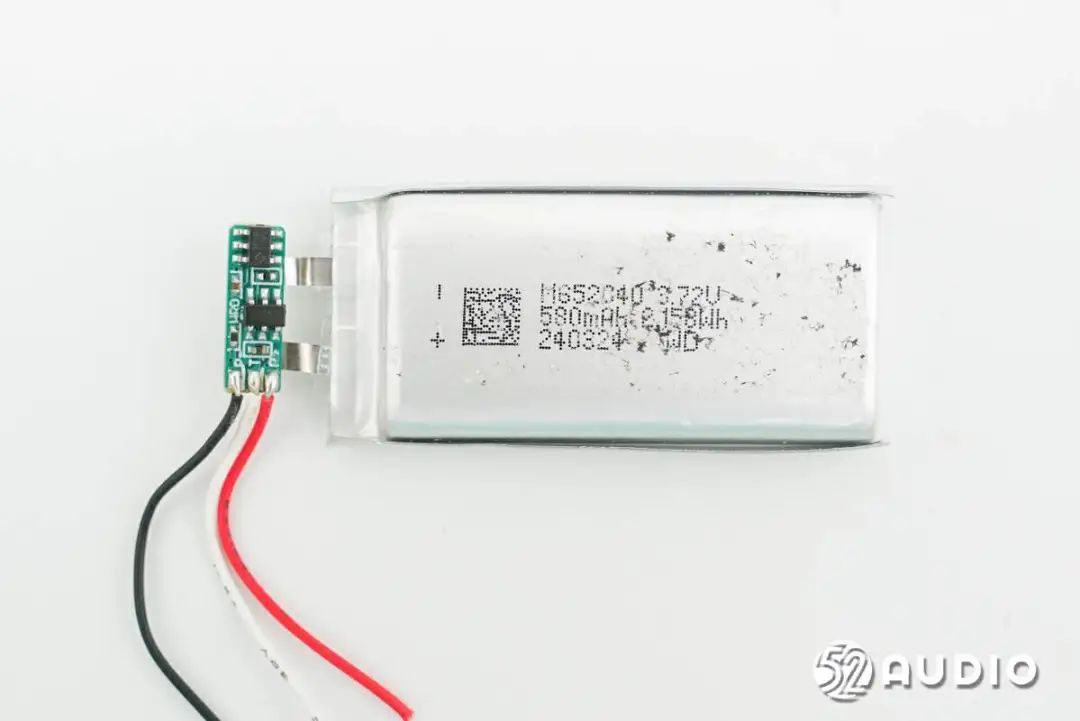

充電盒內置鋰電池型號：M652040，標稱電壓：3.72V，額定容量：580mAh 2.158Wh。

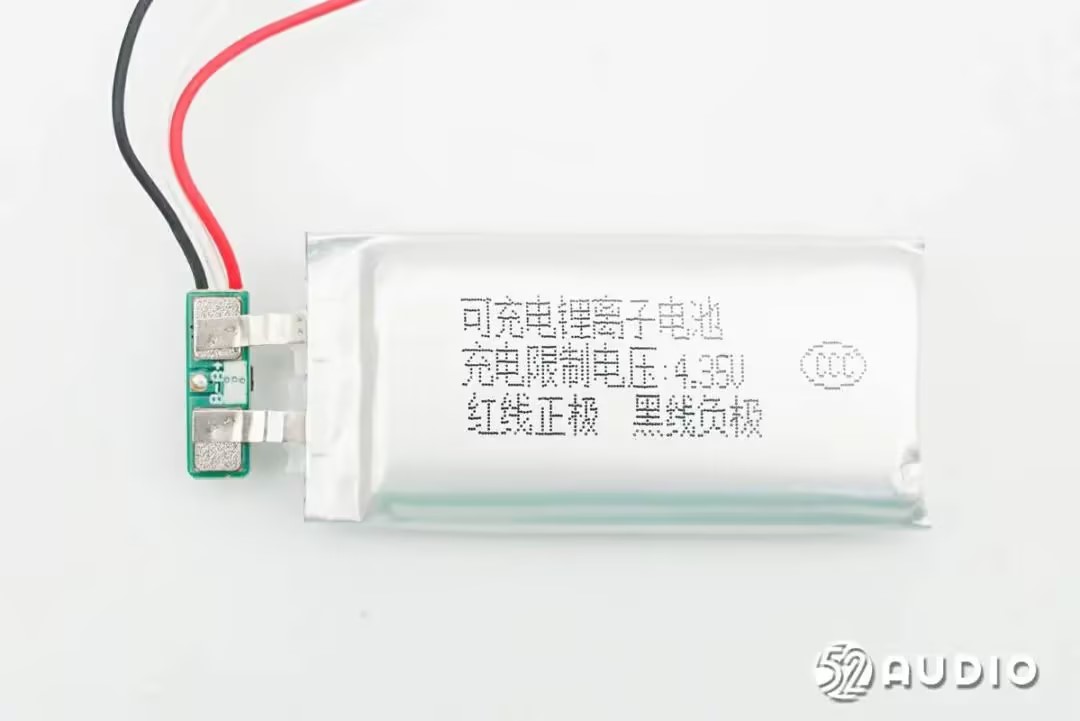

電池另外一側絲印信息一覽，充電限制電壓：4.35V。

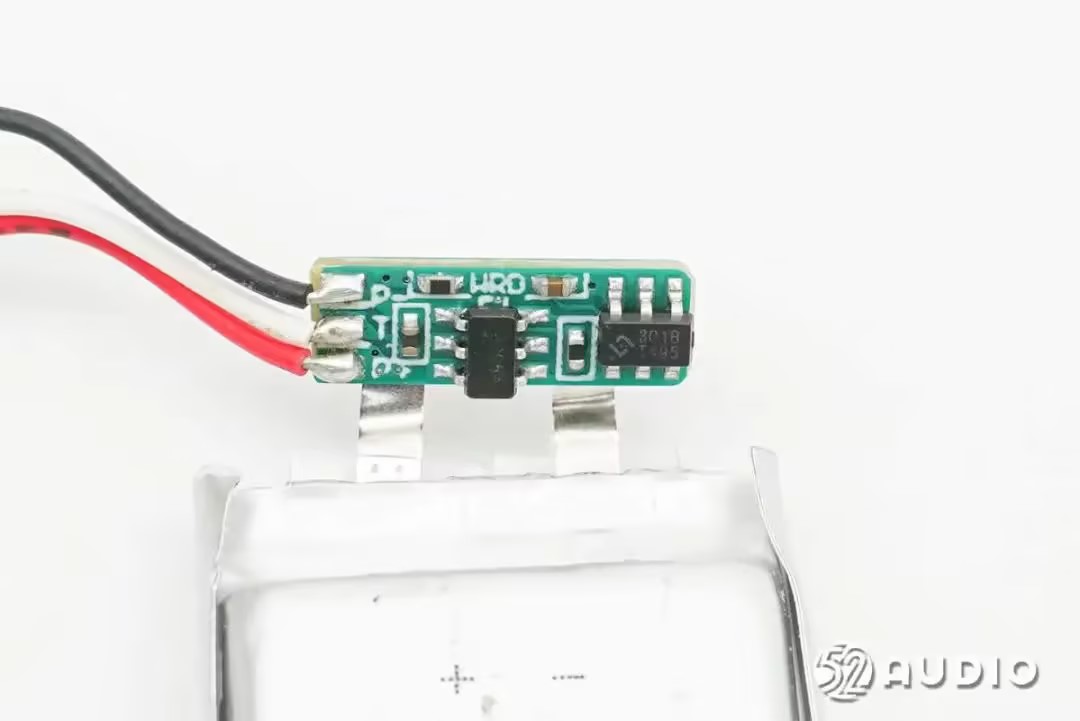

電池保護板電路一覽，設置有一體化鋰電保護IC和MOS管，以及檢測電池溫度的熱敏電阻。

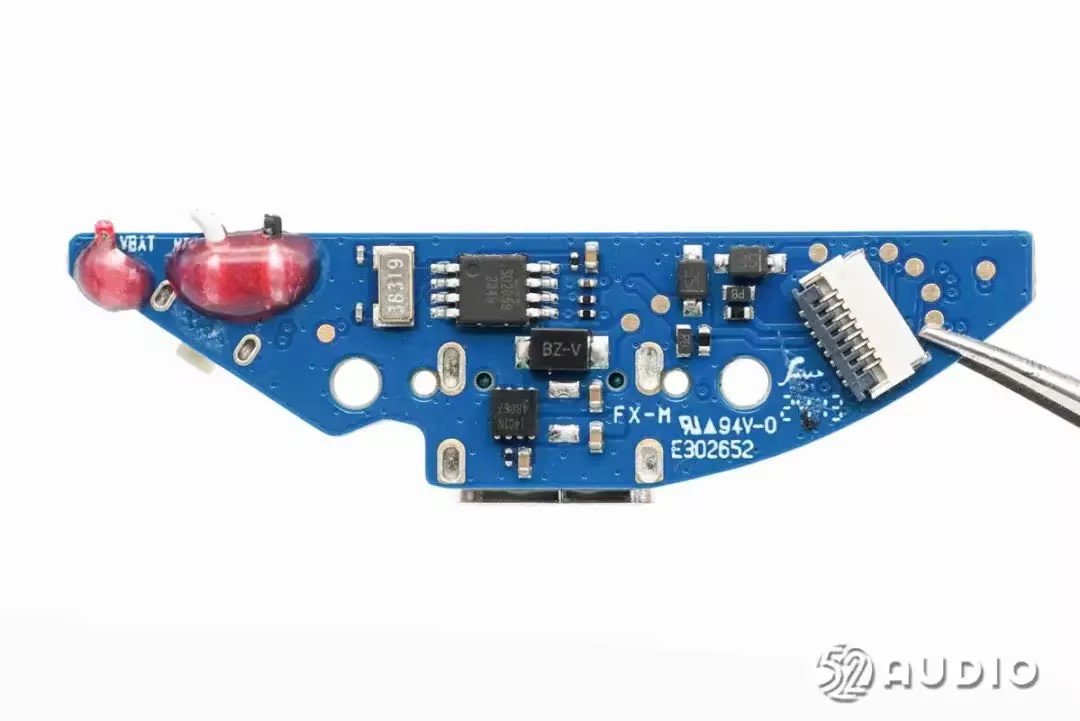

充電盒主板一側電路一覽。

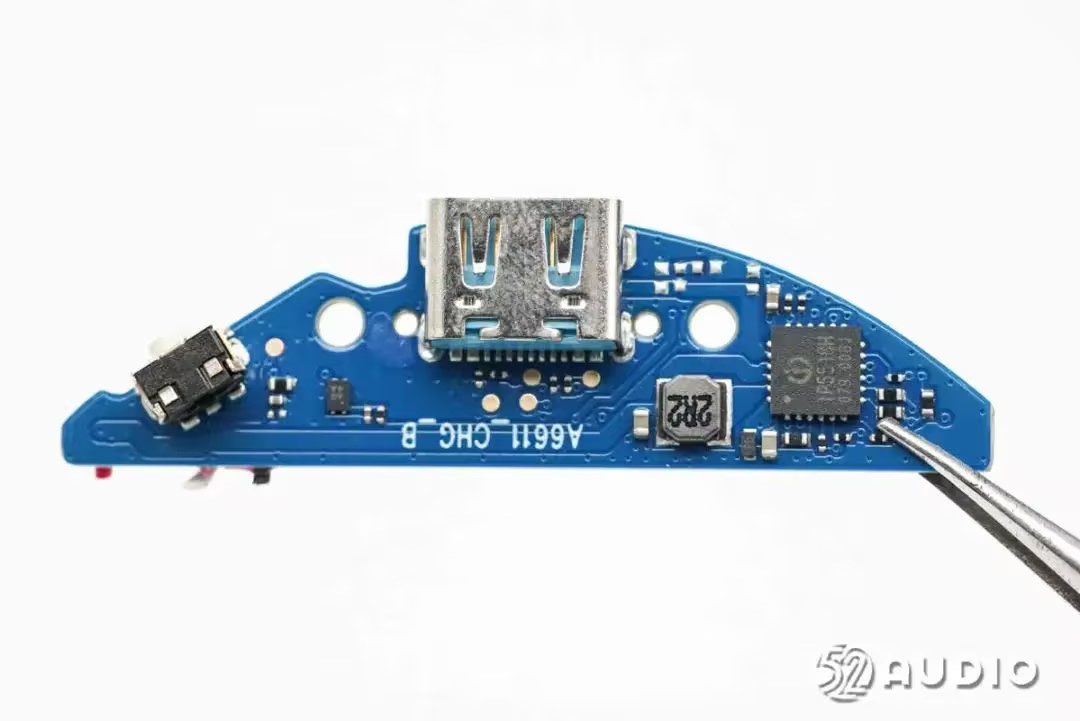

充電盒主板另外一側電路一覽。

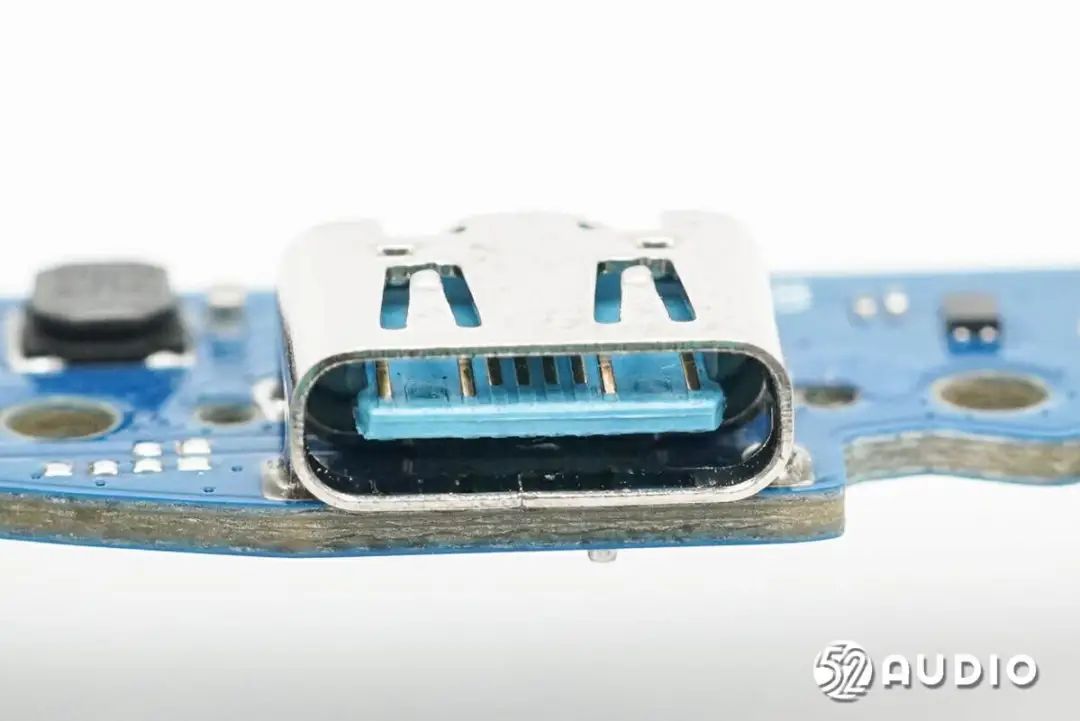

Type-C充電母座特寫。
耳機拆解

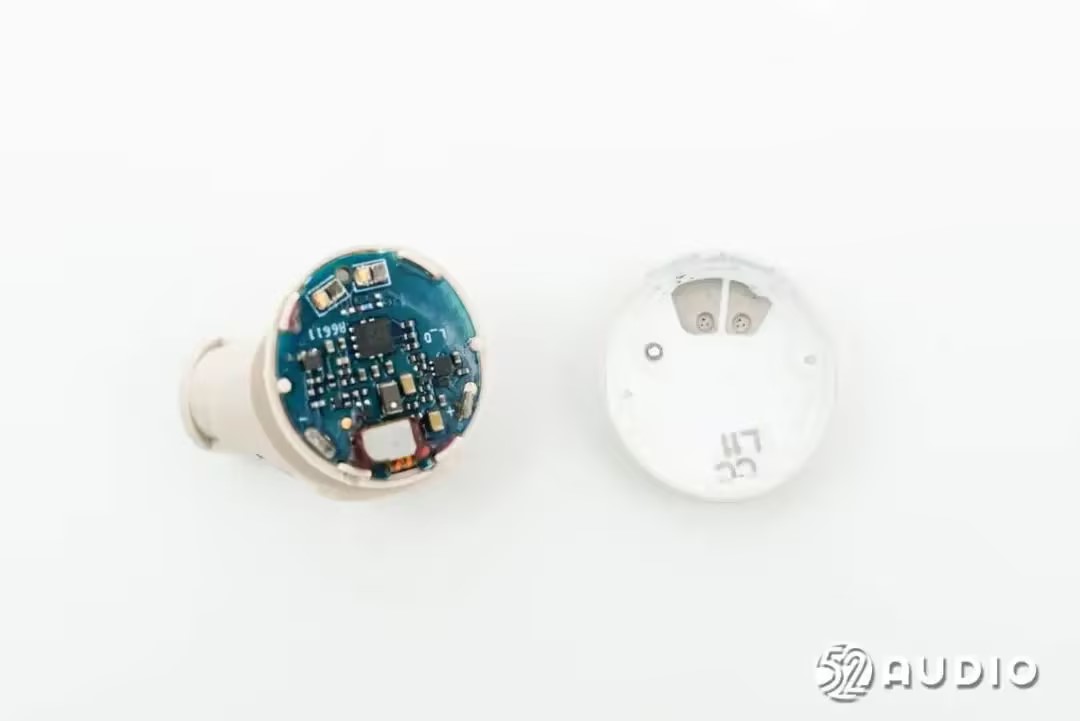

進入到耳機拆解部分，取掉耳機背部蓋板。
蓋板內側印刷有LDS鐳射天線，用于無線藍牙信號收發。

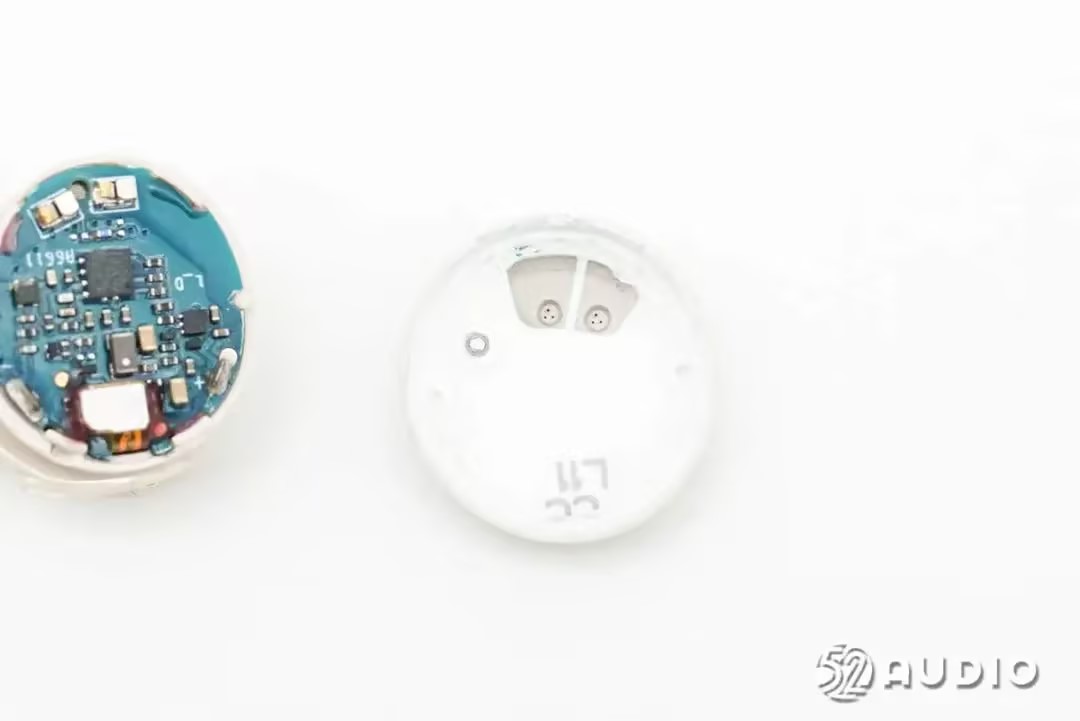

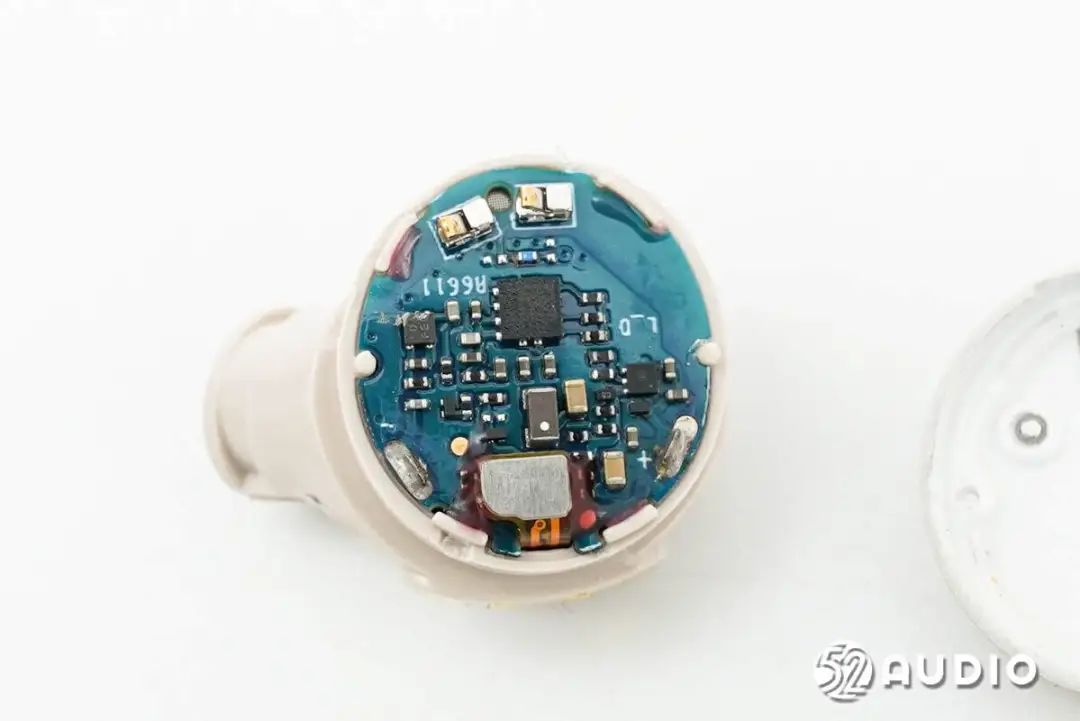

腔體內頂部通過熱熔柱固定主板，與排線通過BTB連接器連接。
挑開連接器，取出主板和電池。

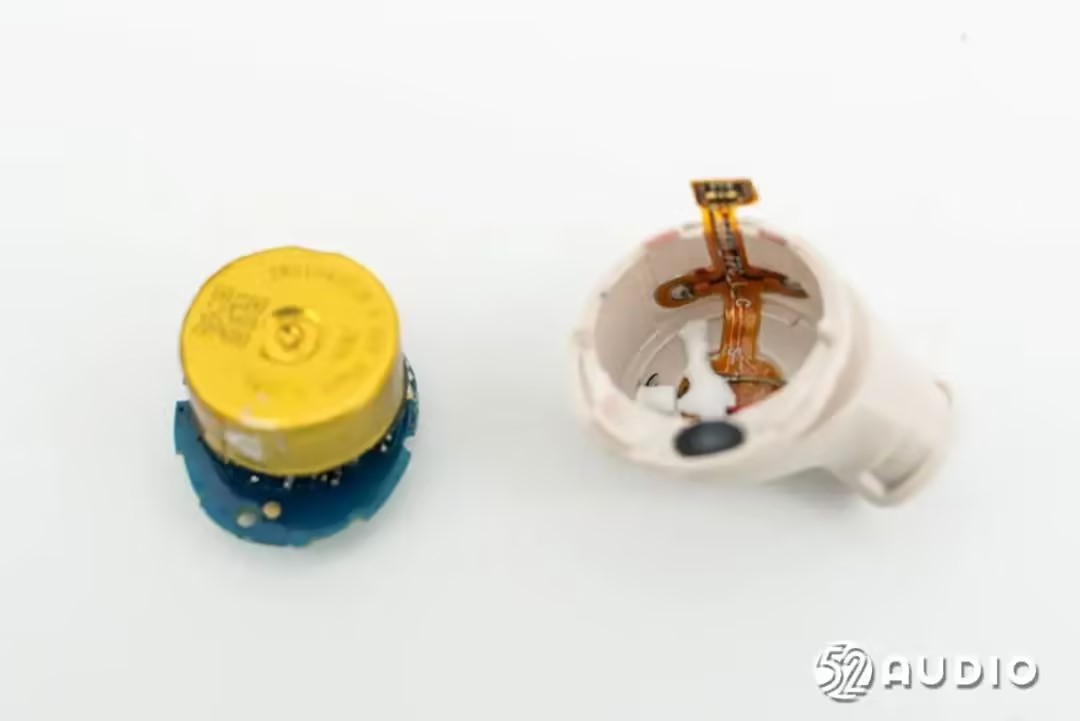

主板背面固定電池單元，電池正負極直接焊接到主板上。

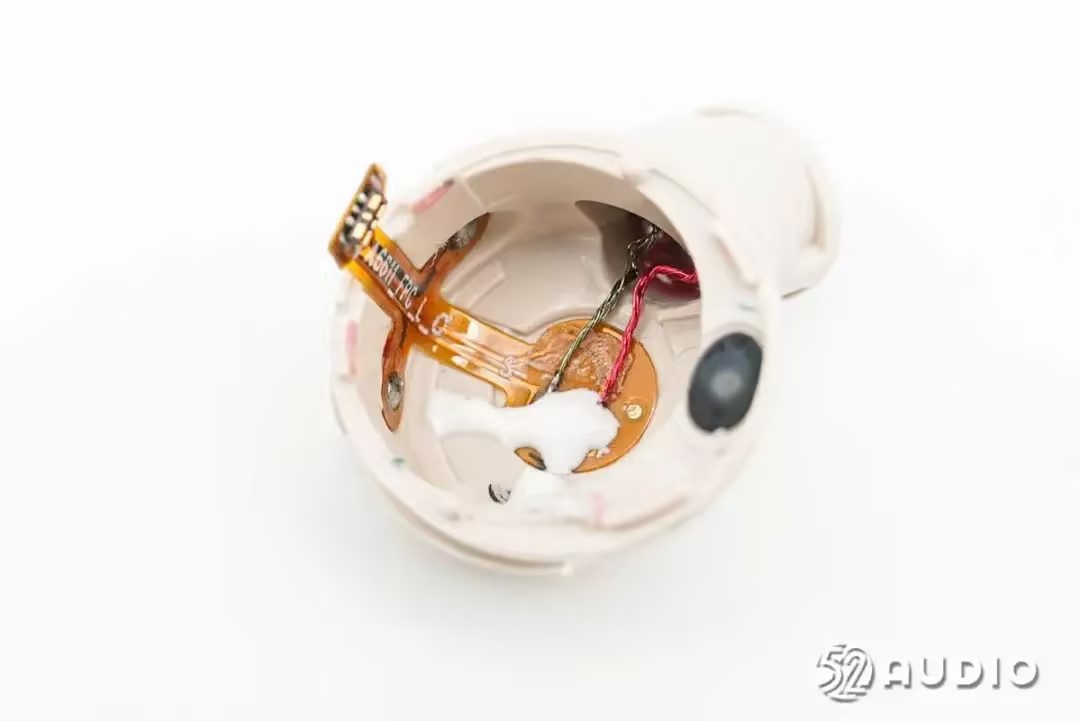

腔體底部結構一覽，排線連接充電觸點和揚聲器導線。

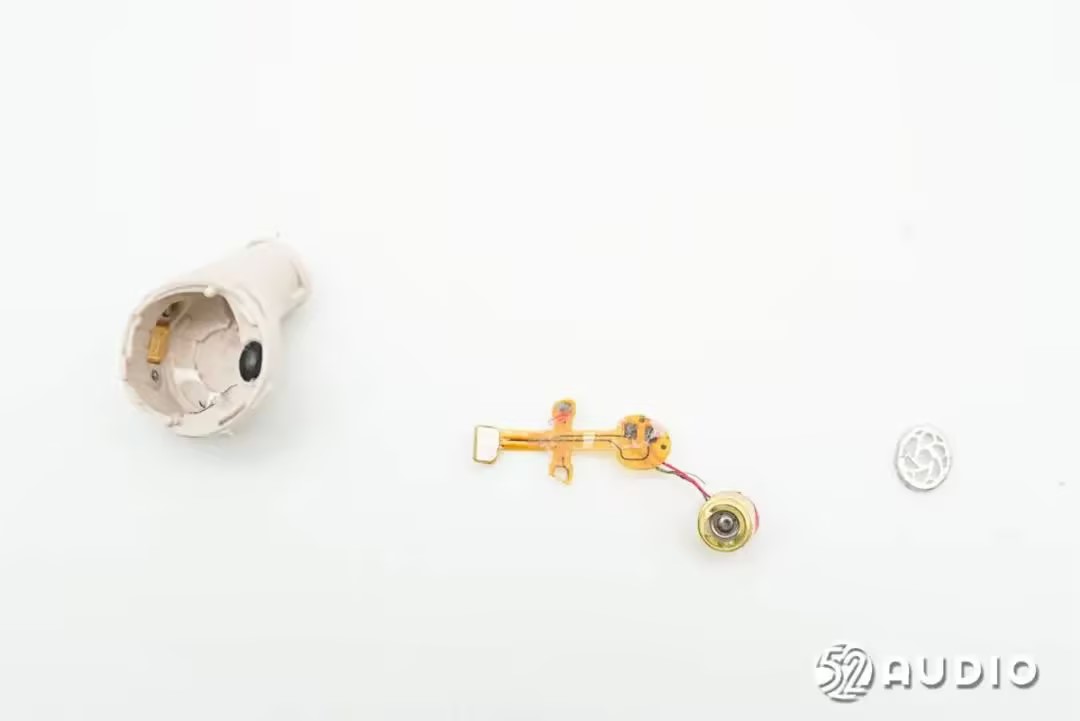

取出腔體內部排線及揚聲器。

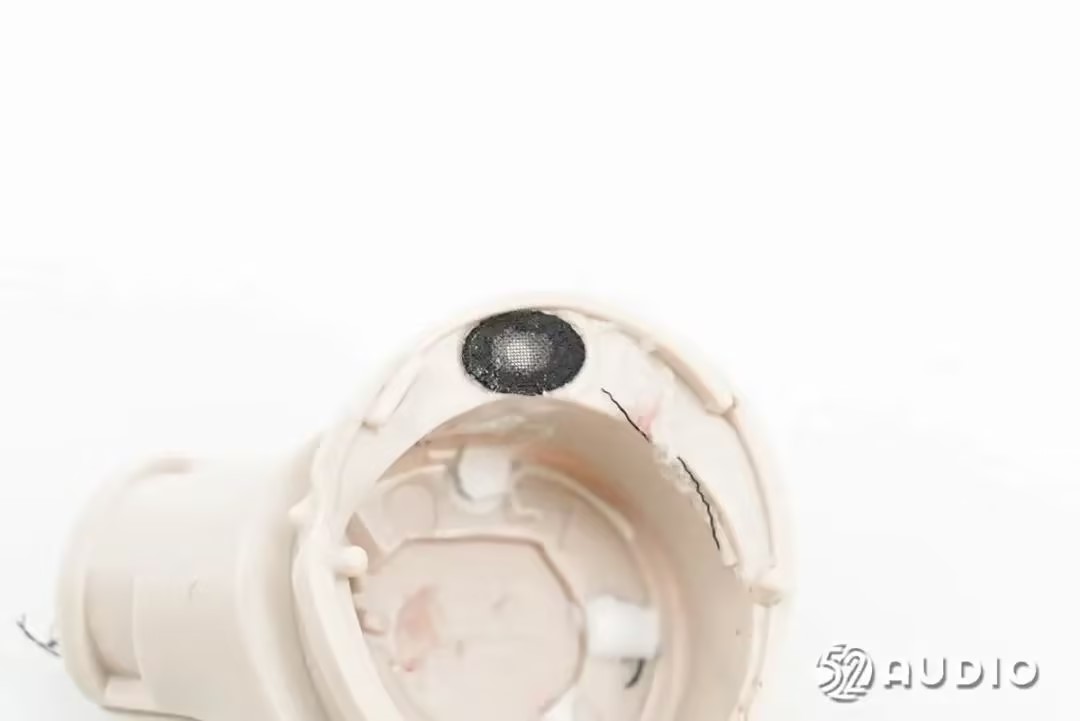

調音孔內側特寫，通過絲網防護。

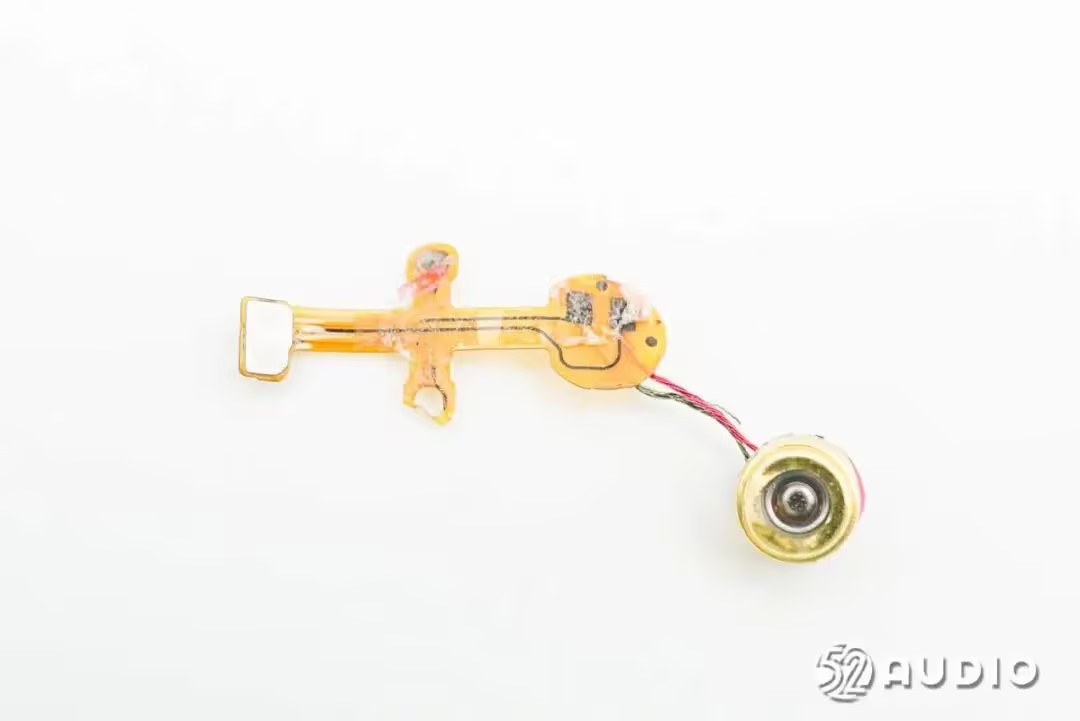

耳機內部排線電路一覽。

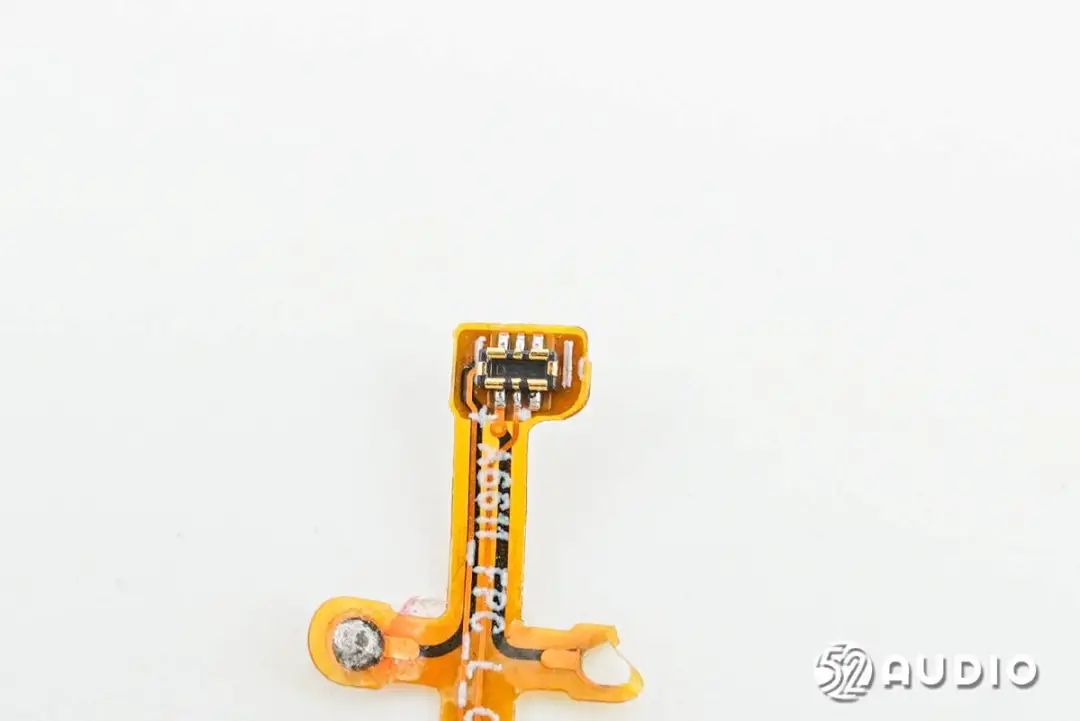

連接主板的BTB連接器公座特寫。
耳機揚聲器正面特寫。據官方介紹，采用了高順性PU+小體積PET復合振膜，具有出色的動態表現。

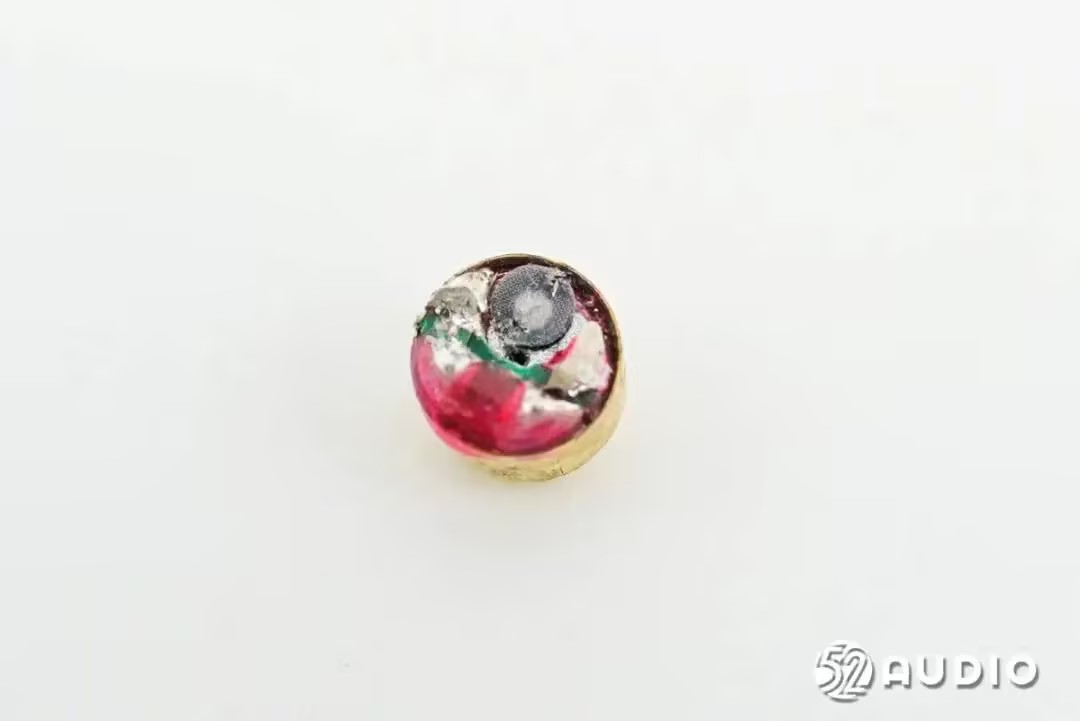

揚聲器背面特寫，設置有調音孔，通過絲網防護。

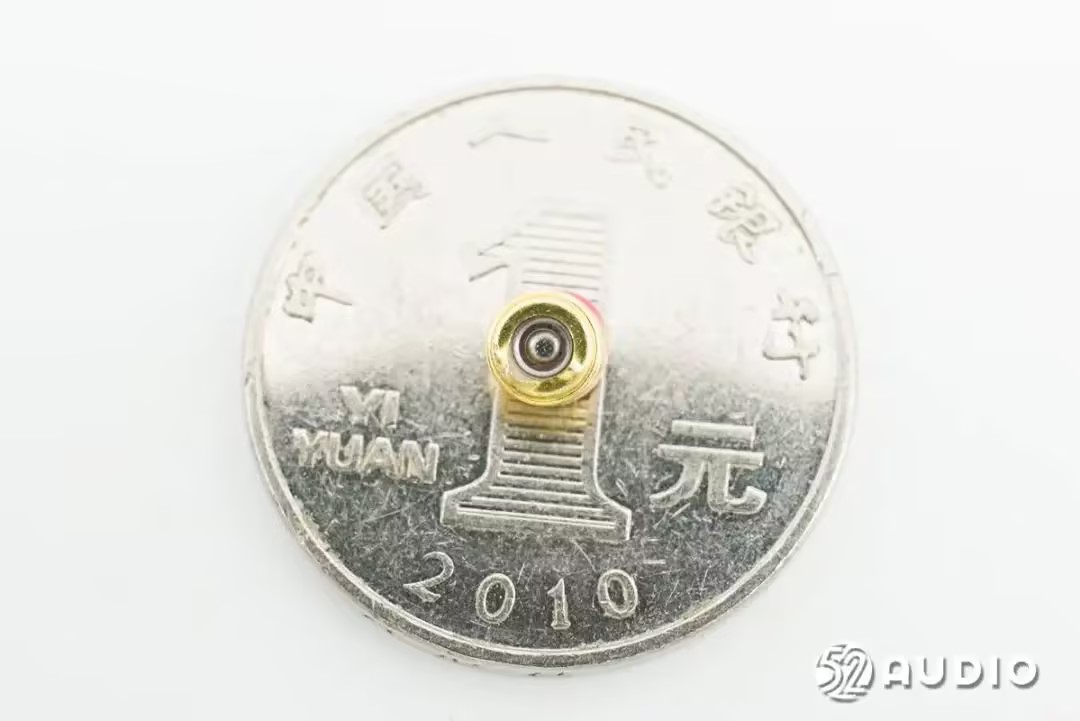

揚聲器與一元硬幣大小對比。
經我愛音頻網實測，揚聲器直徑約為4.63mm。

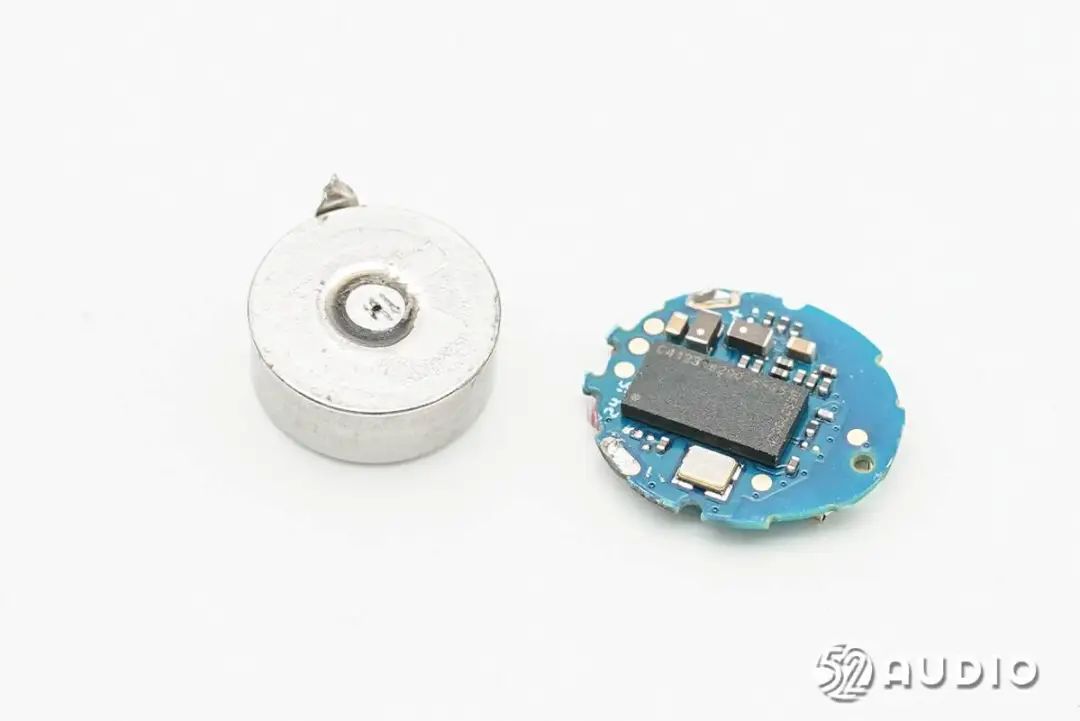

分離主板和電池。

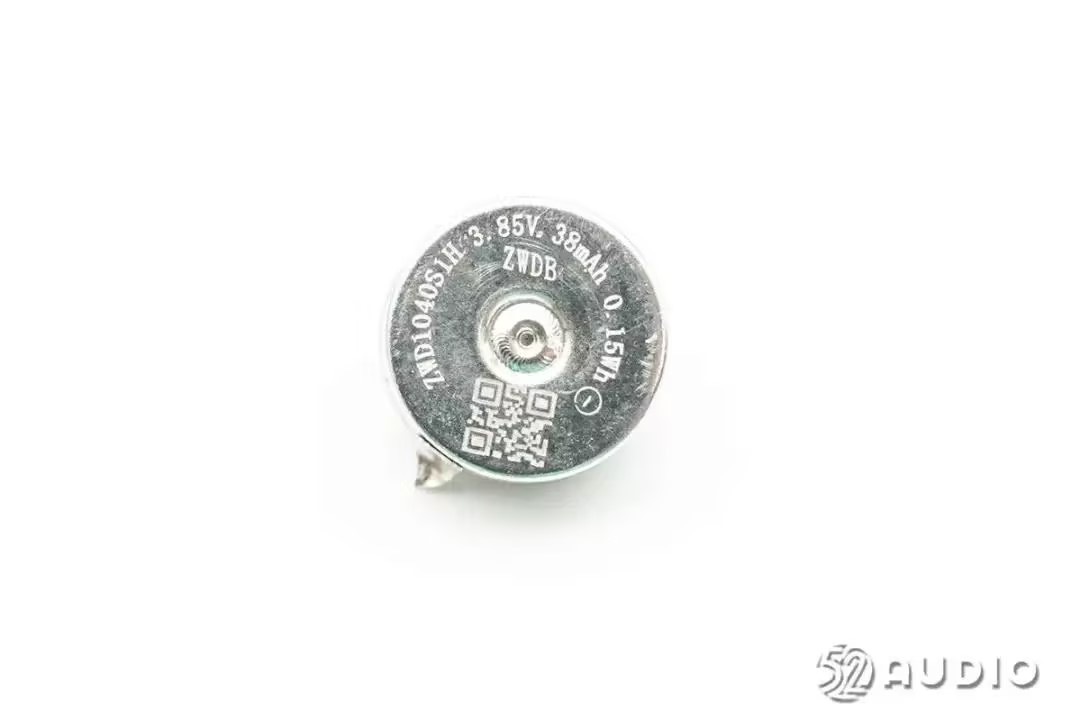

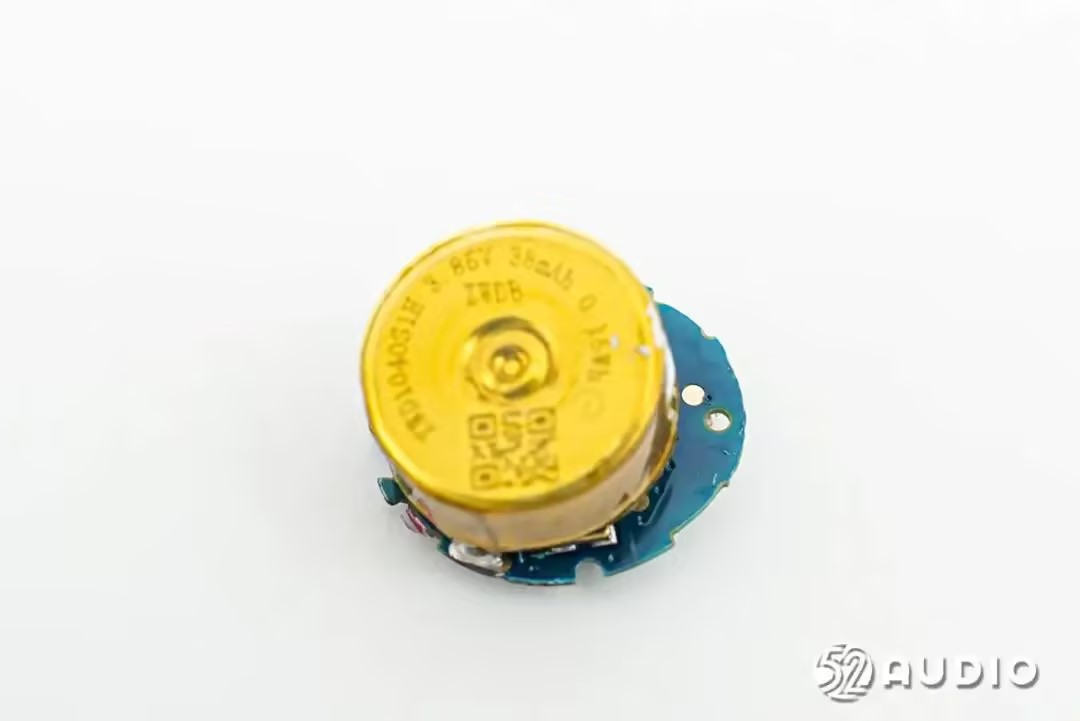

耳機內置鋼殼扣式電池，型號：ZWD1040S1H，標稱電壓：3.85V，額定容量：38mAh 0.15Wh，來自ZWD眾旺德。

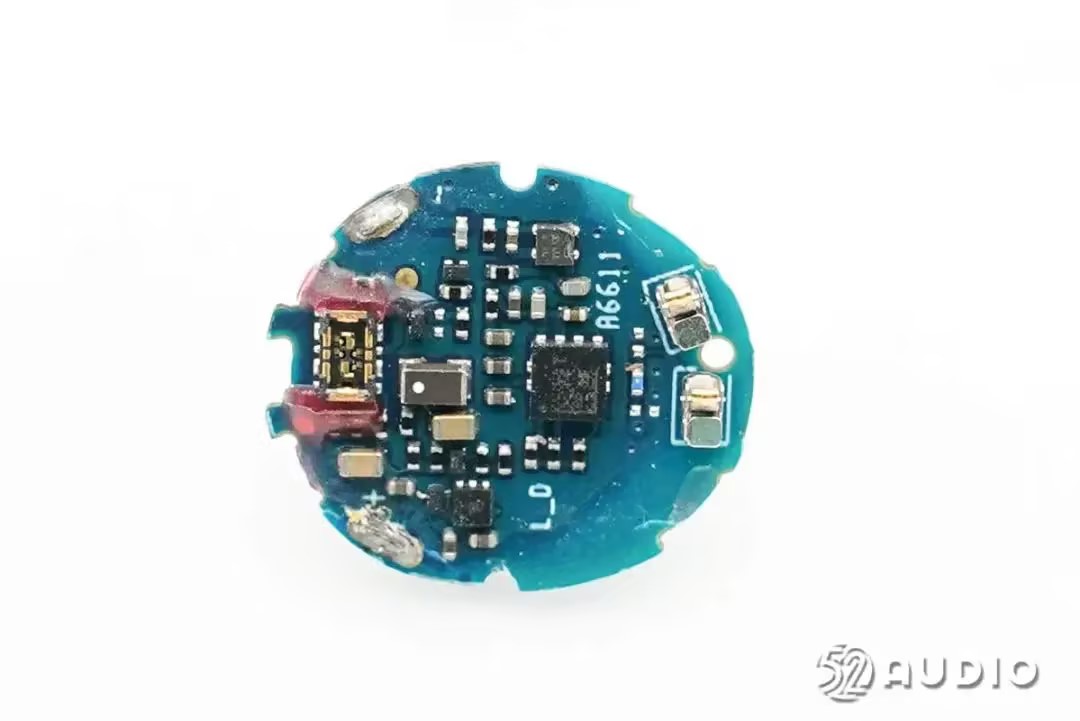

耳機主板一側電路一覽。

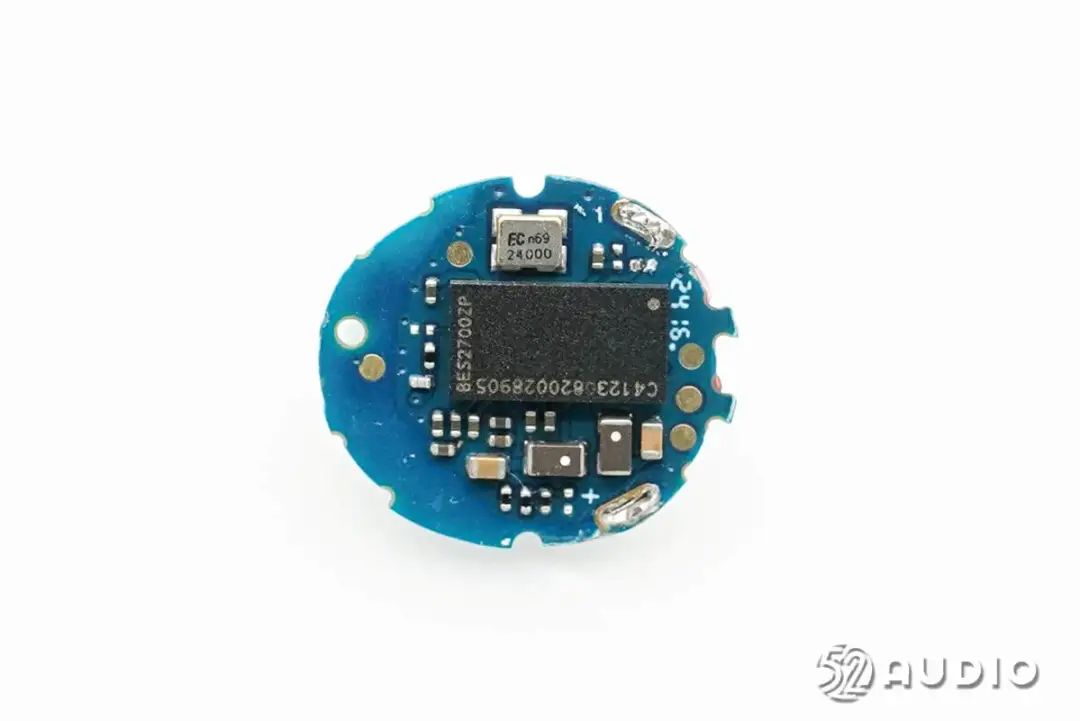

耳機主板另外一側電路一覽。

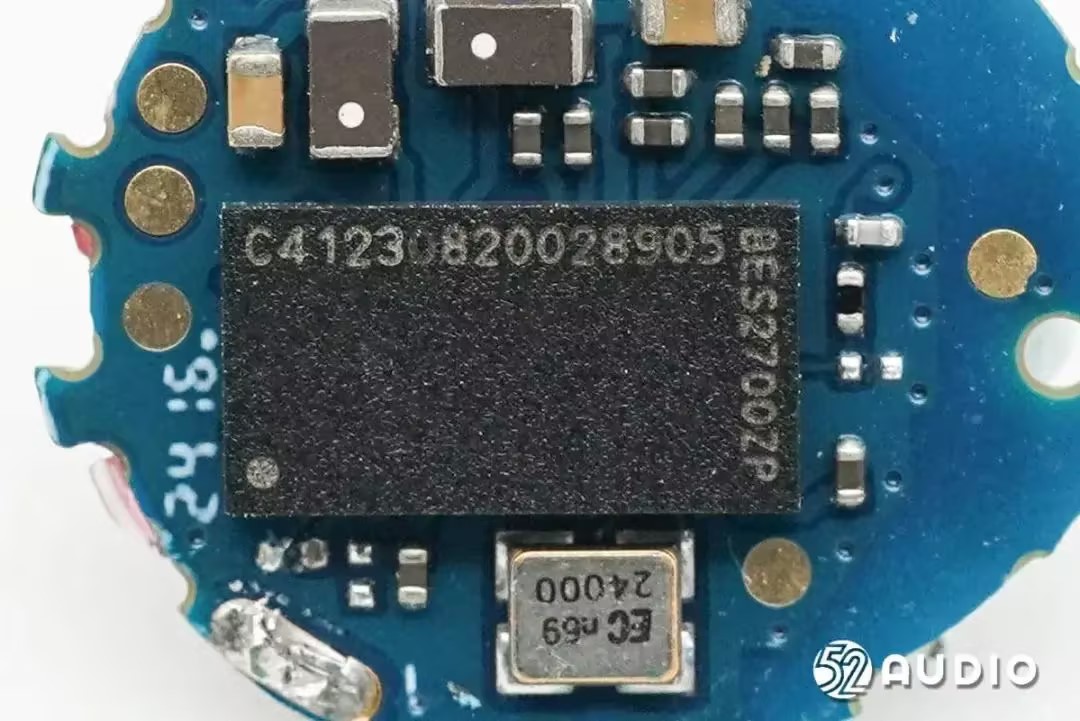

BES恒玄科技BES2700ZP藍牙音頻SoC，用于無線連接和音頻數據處理。
24.000MHz的晶振特寫，為藍牙芯片提供時鐘。

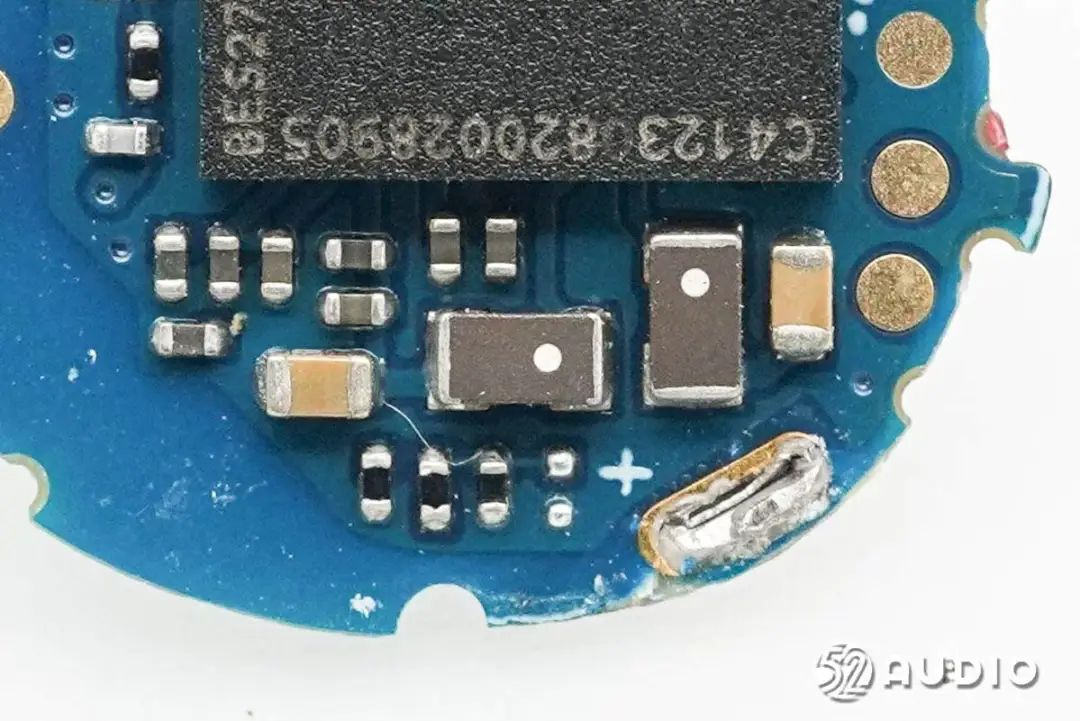

藍牙芯片外圍功率電感特寫。

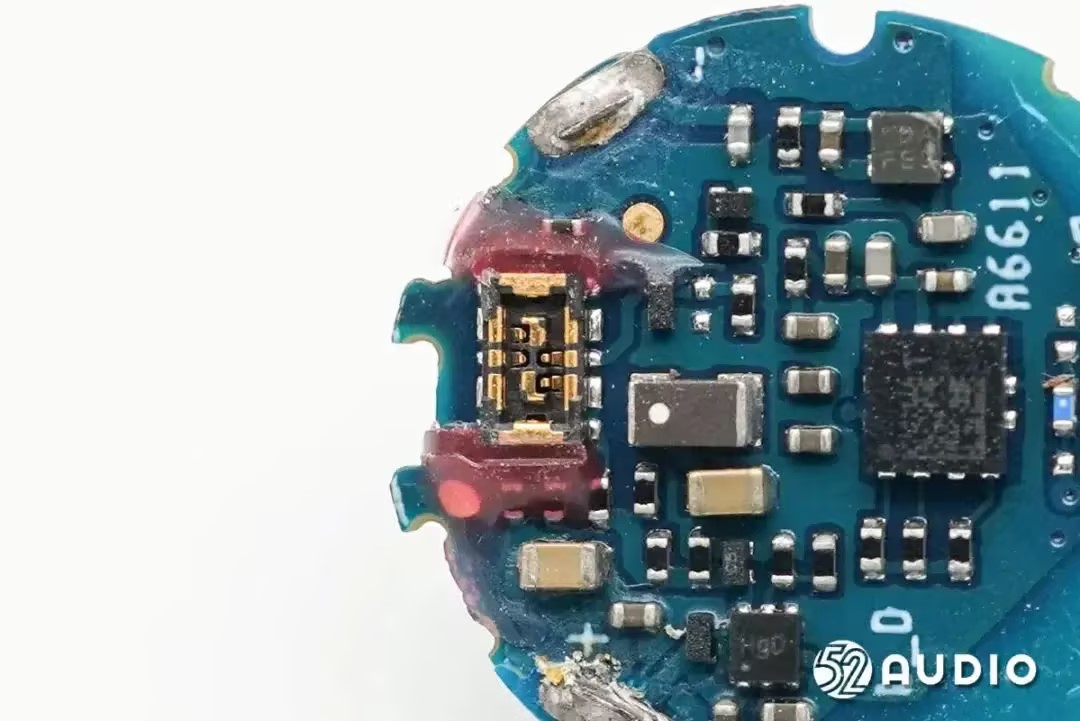

連接排線的BTB連接器特寫。

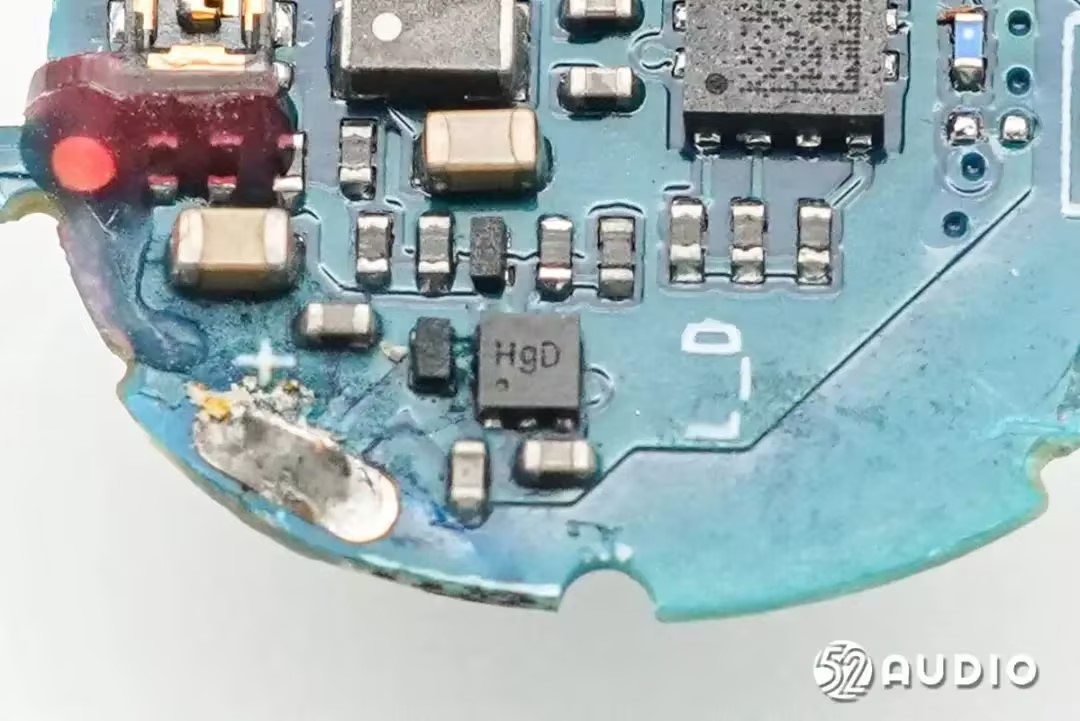

絲印HgD的IC。

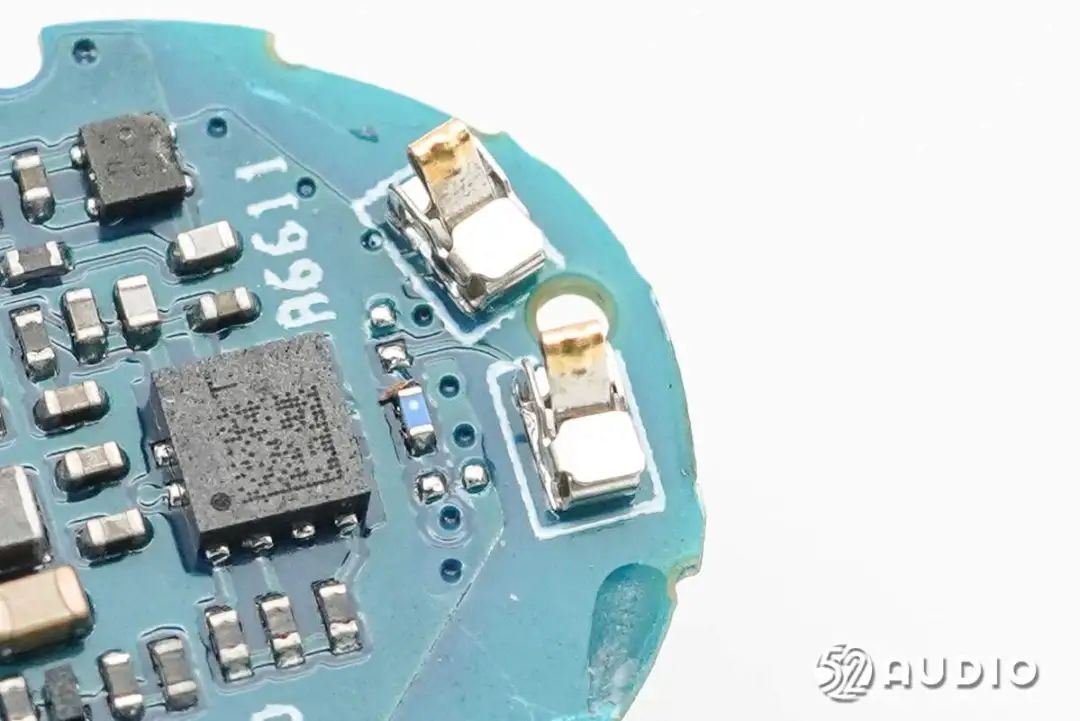

連接藍牙天線的金屬彈片特寫。
ST意法半導體LIS2DW12TR超低噪聲加速度傳感器，用于敲擊控制/左右耳佩戴檢測/智能睡眠監測等功能。

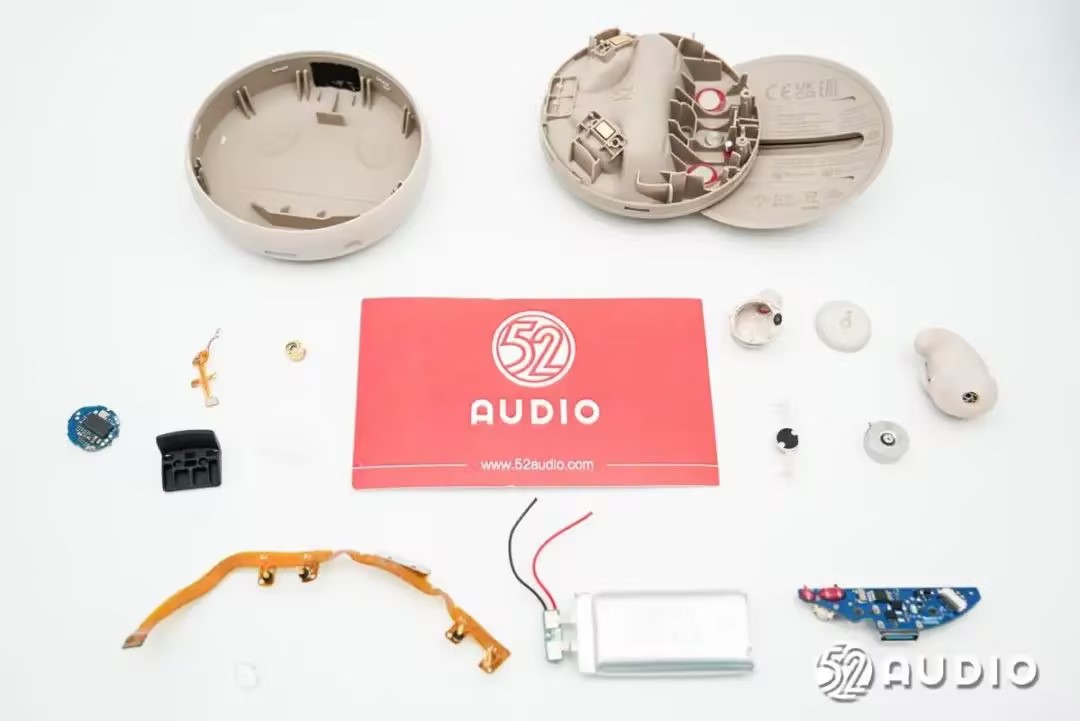

聲闊睡眠耳機A20拆解全家福。
